多映光电LED光源模组厂家小编模组小王为您解惑,今天介绍注塑模具工艺 注塑模具制作全过程视频的问题，以下就是模组小王对此问题和相关问题的归纳整理,一起来看看吧。
文章目录导读:
注塑模具的制作流程及时间
注塑模具的制作时间：时间和产品大小和复杂程度有关，通常周期15-20天，手机模最快7天试板 注塑模具的制作流程：
步骤一：拿到客户需开模塑料制品的样品或产品图纸。拿到样品，先进行测点，再进行下一步。拿到产品图纸，可以直接进行下一步。
步骤二：做模具造型，如有热流道的模具，把热流道也设计好。
步骤三：造型好后跟客户确认。
步骤四：下料，也就是采购钢料。
步骤五：开粗，即粗加工，包括动定模线切割、数控铣、铣床加工。
步骤六：精加工，包括中走丝、慢走丝、高速铣、电火花、深孔钻。
步骤七：打光。
步骤八：合模，俗称对碰。
步骤九：最后安装调试。调试没问题，一副模具就完成。注塑模具定义：注塑模具是一种生产塑胶制品的工具，也是赋予塑胶制品完整结构和精确尺寸的工具。注塑成型是批量生产某些形状复杂部件时用到的一种加工方法。具体指将受热融化的材料由高压射入模腔，经冷却固化后，得到成形品。
注塑模具料把是什么

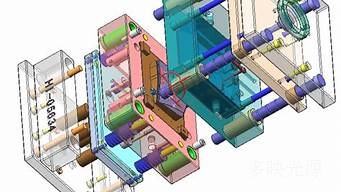

注塑模具料把是成型塑料件的一种重要工艺装备，分为定模和动模两大部分。
注塑模各部件按作用不同可分为：
1，成型零部件（型腔，型芯，及其它所有的参与成型塑料产品的零件）
2，浇注系统（分热流道,冷流道）包括主流道，分流道，冷料穴和浇口（侧浇口，扇形浇口，牛角浇口，点浇口，直浇口等）
3，导向，定位机构（模板上的导柱，导套推板导柱，推板导套精定位等）
4，脱模顶出和复位机构（一，二次顶出，延迟顶出，推杆，推板，推管复位杆，复位弹簧等）
5，侧向分型或侧向抽芯机构（滑块，斜顶）
6，温度调节系统（冷却水道，加热装置等）
7，排气结构(分型面，各种配合间隙，开设专门的排气槽或排气镶件等）
8，其它（如支撑柱，限位柱，油缸，热流道的接线盒，外挂的锁模，先复位机构等）
注塑工艺是什么呢
详细的说就是注塑机器上设置的成型条件 一下就是工艺的一些说明 主要工艺表说明: 模具 # -记入试样的模具编号. 产品 # - 记入试样的产品编号. 生产的Cav数 - 每个周期，生产对象产品所用的cav数 . 总共的Cav数 - 每套模具生产对象产品所使用的总的cav数. 比如: 一套旋转的成型模具有3块模板，每套模板上有2个cav: 所以，cav总数是6个，但是所生产的cav是 2. 材料类型 - 记入dfe标记和所用材料的商标 . 比如: PBT-GF20, Ultradur B4406 G4. 材料批号 # - 记入试样材料的批号. Template Name - 记入给CAV压力模式所起的名字. 如果工艺不是用CAV压力所设定的，记入N/A . 塑胶温度 熔融温度 (° F) - 记入核心模具技术手册上所描述的每一步的熔融温度. 背压 (塑胶) (psi) - 记入工艺中所使用的背压压力. 塑胶流动率 填充时间 (sec) - 记入所使用的填充时间 (也可以称为注塑时间). 此数值必须是根据粘度曲线所确定的最佳填充时间. 转换处的峰值压力 (psi) - 记入在转换期间所产生的峰值压力值. 空射压力 (psi) - 记入空射期间产生的压力. 对于限定速度进行空射的注塑机 (压力不准确), 记入 N/A. 相对粘度 - 记入由粘度曲线中的填充时间所确定的工艺相对粘度. 此数值是填充时间，切换处的压力及压力比例的乘积. 比如: 0.74sec 填充时间 x 602psi 剪切率 (1/sec) - 记入由粘度曲线上的填充时间所确定的工艺剪切率. 此数值是由1除以填充时间. 比如: 1 / 0.74sec (填充时间) = 1.36. 塑胶压力 保压时间 (sec) - 记入工艺保压时间. 保压压力 (psi) - 记入工艺保压压力. 保压时间 (sec) - 记入工艺保压时间 (2段保压) . 保压压力 (psi) - 记入工艺保压压力 (2段保压) . 胶口密封时间 (sec) - 记入通过胶口密封测试所定的密封胶口所需的时间 . CAV压力监视 保压率 (sec) - 记入在CAV压力控制器上显示的工艺保压率. 如果工艺不是通过Cav.压力技术来开发的，记入 N/A . 在浇口处的峰值压力 (psi) - 记入cav压力控制器上所显示的浇口处的峰值压力. 如果工艺不是通过Cav.压力技术来开发的，记入 N/A . 在EOF处的峰值压力 (psi) - 记入cav压力控制器上所显示的填充结束时的峰值压力. 如果工艺不是通过Cav.压力技术来开发的，记入 N/A . 产品填充压力 (psi) - 记入cav压力控制器上所显示的产品填充压力. 如果工艺不是通过Cav.压力技术来开发的，记入 N/A . 塑胶冷却 冷却时间 (° F) - 记入工艺冷却时间. 模具温度 (° F) - 记入核心模具工程手册上所描述的模具(钢板)温度. 水路温度in (铜管附近) (° F) - 记入供给到分流板的水路温度(测量铜管的温度). 用于进行问题诊断. 水路温度out (铜管附近) (° F) - 记入回到分流板的水路温度(测量铜管的温度). 用于进行问题诊断. 水路流量 (进) 1 - 记入温度控制器上的1区的流入的水路流量 (加仑/分) . 考虑卧式机的模具的固定一测和立式机的上面一部分的1区的温度. 用于进行问题诊断. 水路流量 (出) 1 - 记入温度控制器上的1区的流出的水路流量 (加仑/分) . 考虑卧式机的模具的固定一测和立式机的上面一部分的1区的温度. 这个用于进行问题诊断. 水路流量 (进) 1 - 记入温度控制器上的2区的流入的水路流量 (加仑/分). 考虑卧式机模具的可移动一侧和立式机模具的底部一侧的2区的温度. 这个用于进行问题诊断. 水路流量 (出) 1 - 记入温度控制器上的2区的流出的水路流量 (加仑/分). 考虑卧式机模具的可移动一侧和立式机模具的底部一侧的2区的温度. 这个用于进行问题诊断. 锁模 锁模力 (锁模吨位) (吨) - 记入工艺中实际使用的吨位. 吨位类型 - 记入工艺设定时所用的吨位类型，即就是, 液压的, 曲臂式液压,曲臂式电动 . 产品重量 (GRAMS) 产品重量 (不包括料头), 只有填充(g) - 记入0(或最小)保压时的1个shot上的所有产品的总共的重量 (不包括流道系统) . 所以，在工艺建立后，去除保压并收集1shot产品称其重量. 1段的射量 (g) - 记入0(或最小)保压时的1shot产品的重量 (这个包括所有的产品和流道系统) . 所以，在工艺建立后，去除保压并收集1shot产品和流道系统一起称重. 填充或保压产品重量 (g) - 记入有1段保压，但是2段保压为0(或最小)时的1SHOT上所有的产品的总的重量 (不包括流道系统) . 所以，在工艺建立后，去除2段保压并收集1SHOT产品称重。 总共射量 (g) - 记入在有1段保压但是2段保压为0(或最小)时的1SHOT的重量 (这个包括所有的产品和流道系统) . 所以，在工艺建立后，去除2段保压并收集1SHOT产品和流道体系一起称量. 最终的产品重量 (g) - 记入最终的工艺中1SHOT的所有产品的总重 (不包括流道体系) . 工艺监视 周期 (sec) - 记入周期. 此数值必须小于或等于报价时的周期. 最小缓冲量 (in) - 记入最小缓冲量值. 计量时间 (sec) - 记入工艺计量时间 . REFERENCE: 初期设定时的机台信息 (机台编号 #, 炮筒容量), 含水量等。 - 记入设定工艺时的机台的所有的信息. 包括材料的含水量. 另外，如果有更多与机台相关的详细信息也要记一下，比如实际的，单个的水路温度或由各CAV所决定的水路流量或单个的产品重量. 技术部: 此工艺负责人的名字 日期- 记入工艺设定的日期. 版本号. - 记入此工艺表的版本号. AAF230 Rev. 0, 8/6/07
ABS注塑成型工艺流程
1、ABS塑料粒在注塑前必须进行充分的干燥处理，要求在80-90℃的热空气中干燥4小时，并 且贮料筒至少50公斤以上，大的塑件在100公斤以上。
2、锥形注塑管温度在200-275℃之间。
3、注塑用模具要保持清洁，以免污染注塑产品，模具温度用冷却水降低温度。
4、注塑压力在700-1200kg/c㎡，建议设置1400kg/c㎡。
5、脱模剂最好不用，必要时使用水性脱模剂。
6、如果新料与再生料掺和使用，再生料不要超过30%，需加长烘料时间，并保证再生料没有被污染，注塑光亮大平面的塑料件时，最好不使用再生料。
7、注塑好的塑料件，应戴上白手套取出，立即用胶带包装，防止碰花光滑的表面。
8、塑料件的贮存使用塑料筐存放，避免挤压变形，远离高温车间，塑料件存放每层用纸板隔开，顶多三层。
9、注塑车间要求减少灰尘至最低，避免灰尘附着模具表面。
10、射出速度宜慢，射出时间长，密着性佳。
11、保压时间宜为2-5秒，保压时间太短，ABS逆流往往入口招致成形品变形。
对于注塑模具工艺 注塑模具制作全过程视频问题和相关问题就介绍到这里了，希望对你有用
