模具注塑基础 注塑模具基础知识讲解视频

时间:2022-12-04 10:12:00 作者:模组小王 点击:次

【摘要】模具注塑基础 注塑模具基础知识讲解视频多映光电LED光源模组厂家小编模组小王为您解惑,今天介绍模具注塑基础 注塑模具基础知识讲解视频的问题,以下就是模组小王对此问题和相关问题的归纳整理,一起来看看吧。文章目录导读:1、注塑模具基础知识讲解......

模具注塑基础 注塑模具基础知识讲解视频

多映光电LED光源模组厂家小编模组小王为您解惑,今天介绍模具注塑基础 注塑模具基础知识讲解视频的问题,以下就是模组小王对此问题和相关问题的归纳整理,一起来看看吧。

文章目录导读:

注塑模具基础知识讲解

注塑模具由动模和定模两部分组成,动模安装在注射成型机的移动模板上,定模安装在注射成型机的固定模板上。在注射成型时动模与定模闭合构成浇注系统和型腔,开模时动模和定模分离以便取出塑料制品。

模具的结构虽然由于塑料品种和性能、塑料制品的形状和结构以及注射机的类型等不同而可能千变万化,但是基本结构是一致的。模具主要由浇注系统、调温系统、成型零件和结构零件组成。其中浇注系统和成型零件是与塑料直接接触部分,并随塑料和制品而变化,是塑模中最复杂,变化最大,要求加工光洁度和精度最高的部分。

浇注系统是指塑料从射嘴进入型腔前的流道部分,包括主流道、冷料穴、分流道和浇口等。成型零件是指构成制品形状的各种零件,包括动模、定模和型腔、型芯、成型杆以及排气口等。

一、浇注系统

浇注系统又称流道系统,它是将塑料熔体由注射机喷嘴引向型腔的一组进料通道,通常由主流道、分流道、浇口和冷料穴组成。它直接关系到塑料制品的成型质量和生产效率。

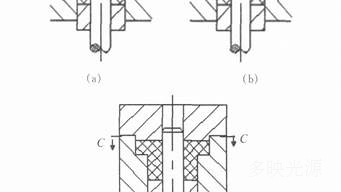

1. 主流道

它是模具中连接注射机射嘴至分流道或型腔的一段通道。主流道顶部呈凹形以便与喷嘴衔接。主流道进口直径应略大于喷嘴直径(O.8mm)以避免溢料,并防止两者因衔接不准而发生的堵截。进口直径根据制品大小而定,一般为4-8mm。主流道直径应向内扩大呈3°到5°的角度,以便流道赘物的脱模。

2. 冷料穴

它是设在主流道末端的一个空穴,用以捕集射嘴端部两次注射之间所产生的冷料,从而防止分流道或浇口的堵塞。如果冷料一旦混入型腔,则所制制品中就容易产生内应力。冷料穴的直径约8一l0mm,深度为6mm。

为了便于脱模,其底部常由脱模杆承担。脱模杆的顶部宜设计成曲折钩形或设下陷沟槽,以便脱模时能顺利拉出主流道赘物。

3. 分流道

它是多槽模中连接主流道和各个型腔的通道。为使熔料以等速度充满各型腔,分流道在塑模上的排列应成对称和等距离分布。

分流道截面的形状和尺寸对塑料熔体的流动、制品脱模和模具制造的难易都有影响。如果按相等料量的流动来说,则以圆形截面的流道阻力最小。

但因圆柱形流道的比表面小,对分流道赘物的冷却不利,而且这种分流道必须开设在两半模上,既费工又易对准。因此,经常采用的是梯形或半圆形截面的分流道,且开设在带有脱模杆的一半模具上。

流道表面必须抛光以减少流动阻力提供较快的充模速度。流道的尺寸决定于塑料品种,制品的尺寸和厚度。对大多数热塑性塑料来说,分流道截面宽度均不超过8m,特大的可达10一12m,特小的2-3m。在满足需要的前提下应尽量减小截面积,以免增加分流道赘物和延长冷却时间。

4. 浇口

它是接通主流道(或分流道)与型腔的通道。通道的截面积可以与主流道(或分流道)相等,但通常都是缩小的。所以它是整个流道系统中截面积最小的部分。浇口的形状和尺寸对制品质量影响很大。

模具注塑基础

注塑模具基础知识

模具是工业之母这句话大家已经耳熟能详﹐模具的重要性日益被人们所认识﹐模具设计和模具制造技术取得了长足进步。

模具加工技术的革新﹐各种模具新材料的广泛应用﹐模具零部件的标淮化和专业化等﹐都迫使我们在设计上要更快﹐更淮的适应模具的发展。

速度的提升﹐要求设计段能够在3天左右就完成给后工段﹔精度的提升﹐要求在设计过程中考虑清楚各个零件的加工方法﹐尽量采用高精度且加工成本较低的加工方法。

精度和速度的提升是相铺相承的。速度的提高必然要求精度的提升﹔精度的提高必然带动速度的提升。

模具结构基础知识

注塑模具的分类 按流道形式分 普通流道(冷流道) 、热流道 按结构特征分 二板模、 三板模、 带滑块、带活动镶等 按成型材料分 热塑性塑料、热固性塑料 按注射机类型分 卧式注射模具 、立式注射模具 、角式注射模具 按产品成形结构分 热流道模具. 冷流到模具. insert molding 五金热压成型模具 双色模具.RUBBER模具.CO-MOLDING模等 模具结构组成 基本结构: 公模 安裝于注射机移动模板上 母模 安裝于注射机固定板上

优点:

1、节省切除料头的修整工序,从而有效地节约了人力和加工费用。

2、提高了原材料利用率和生产效率。

缺点:

1、结构复杂。

2、加工成本高,不适合小批量之生产。

标准两板模结构 爆炸模式 两板模动作原理

(1)公模侧在成型机的拉动下与母模侧分开,分开到设定距离时停止不动.

(2)在成型机脊杆地推动下,顶出板帶动顶出机构将成品顶出.

(3)在成型机地推动下,公模侧向母模侧运动,公母模完全合紧后,成型机上的喷嘴与模具上的注口衬套密合,开始注塑. 两板模动作原理 充填、保压、冷却完毕 两板模动作原理 开模 两板模动作原理 顶出产品 两板模动作原理 产品与模具分离 两板模动作原理 合模(下一循环) 两板模动作原理 合模完毕,准备注射 标准三板模结构 爆炸模式

三板模动作原理

(1) 母模板隨著公模板一起向后运动,运动到设定距离时,被小拉杆限位块挡住,由于母模板隨注塑机继续向后运动,这样小拉杆也被帶动,它又帶动脱料板运动将料头打下.(惯性作用)

(2)成型机继续向后运动,拉力不斷增大,超过开闭器锁紧力.母模板与公模板分开.

(3)在脊杆地推动下,顶出板帶动顶出机构

注塑材料入门知识

1. 注塑成型是利用塑料的热物理性质,把物料从料斗加入料筒中,料筒外由加热圈加热,使物料熔融,在料筒内装有在外动力马达作用下驱动旋转的螺杆,物料在螺杆的作用下,沿着螺槽向前输送并压实,物料在外加热和螺杆剪切的双重作用下逐渐塑化,熔融和均化,当螺杆旋转时,物料在螺槽摩擦力及剪切力的作用下,把已熔融的物料推到螺杆头部与此同时,螺杆在物料的反作用下后退,使螺杆头部形成储料空间,完成塑化过程,然后,螺杆在注射油缸活塞推力的作用下,以高速、高压,将储料室内的熔融料通过喷嘴注射到模具的型腔中,型腔中的熔料经过保压、冷却、固化定型后,模具在合模机构的作用下,开启模具,并通过顶出装置把定型好的制品从模具顶出落下得到合格的产品。

2. 注塑机通常由注射系统、锁模系统、传动系统、电气控制系统、润滑系统、加热及冷却系统、安全监测系统等组成 。

3. 注塑机的工作原理:借助螺杆的推力,将熔融状态的塑料注射入模腔内,经冷却固化定型后取得制品的工艺过程。

4. 注塑过程参数工艺的五大要素

(1)温度,(2)速度,(3)压力, (4)时间,(5)位置

在调试时这五大要素是相辅相成的,必须相互联系起来去设定调试。

5.磁力码模是利用永久磁性材料的永久磁力进行工作的,不需用电能维持工作力。

6.注塑机冷水机应用于塑料加工机械成型模具冷却,能够大大提高塑料制品表面光洁度,减少塑料制品表面纹痕和内应力,使产品不缩水、不变形,便于塑料制品的脱模,加速产品定型,从而极大地提高塑料成型机的生产效率。

7.模温机又叫模具温度控制机,广泛应用于塑胶成型,导光板压铸,橡胶轮胎、滚轮,化工反应釜、粘合、密炼等各行各业。从广义方面讲,叫温度控制设备,包含加温和冷冻两个方面的温度控制。

主要作用是:

(1)、提高产品的成型效率

(2)、降低不良品的产生

(3)、提高产品的外观,抑制产品的缺陷

(4)、加快生产进度,降低能耗,节约能源。

注塑模具有哪几部分组成

注塑模的基本结构根据其使用功能,可分为:成型零件、浇注系统、导向机构、顶出装置、侧向分型与抽芯机构、冷却加热系统和排气系统等七个部分。

1、成型零件 它是指构成模具型腔的零件,主要包括:凸模、凹模、型芯、成型杆、成型环及镶块等零件。

2、浇注系统 它是指模具中从注塑机喷嘴开始到型腔为止的塑料流动通道。普通浇注系统是由主流道、分流道、浇口、冷料穴等组成。

3、导向机构 在塑料模具中,主要有定位、导向、承受一定侧压力的作用,保证动、定模合模准确。合模导向机构由导柱、导套或导向孔(直接开在模板上)、定位锥面等组成。

4、顶出装置 主要起将制件从模具中顶出的作用,由顶杆或顶管或推板、顶出板、顶杆固定板、复位杆及拉料杆等组成。

5、侧向分型与抽芯机构 它的作用是,脱开侧向凸模或抽出侧向型芯,通常包括斜导柱、弯销、斜导槽、楔紧块、斜滑块、斜槽、齿轮齿条等零件。

6、冷却加热系统 它的作用是,调节模具工艺温度,由冷却系统(冷却水孔、冷却水槽、铜管)或加热系统组成。

7、排气系统 它的作用是,将型腔内的气体排除,主要由排气槽、配合间隙等组成。

对于模具注塑基础 注塑模具基础知识讲解视频问题和相关问题就介绍到这里了,希望对你有用
