做注塑模具的 注塑模具的制作流程

时间:2022-12-03 16:13:59 作者:模组小王 点击:次

【摘要】做注塑模具的 注塑模具的制作流程多映光电LED光源模组厂家小编模组小王为您解惑,今天介绍做注塑模具的 注塑模具的制作流程的问题,以下就是模组小王对此问题和相关问题的归纳整理,一起来看看吧。文章目录导读:1、注塑模具的制作流程及时间2......

做注塑模具的 注塑模具的制作流程

多映光电LED光源模组厂家小编模组小王为您解惑,今天介绍做注塑模具的 注塑模具的制作流程的问题,以下就是模组小王对此问题和相关问题的归纳整理,一起来看看吧。

文章目录导读:

注塑模具的制作流程及时间

注塑模具的制作时间:时间和产品大小和复杂程度有关,通常周期15-20天,手机模最快7天试板 注塑模具的制作流程:

步骤一:拿到客户需开模塑料制品的样品或产品图纸。拿到样品,先进行测点,再进行下一步。拿到产品图纸,可以直接进行下一步。

步骤二:做模具造型,如有热流道的模具,把热流道也设计好。

步骤三:造型好后跟客户确认。

步骤四:下料,也就是采购钢料。

步骤五:开粗,即粗加工,包括动定模线切割、数控铣、铣床加工。

步骤六:精加工,包括中走丝、慢走丝、高速铣、电火花、深孔钻。

步骤七:打光。

步骤八:合模,俗称对碰。

步骤九:最后安装调试。调试没问题,一副模具就完成。注塑模具定义:注塑模具是一种生产塑胶制品的工具,也是赋予塑胶制品完整结构和精确尺寸的工具。注塑成型是批量生产某些形状复杂部件时用到的一种加工方法。具体指将受热融化的材料由高压射入模腔,经冷却固化后,得到成形品。

做注塑模具的

注塑模具的工作流程

合模→注射原料→保温、保压→开模→动模后退时,件1拉钩版带动件4推板将产品脱离型芯→顶杆将产品从推板里推出→然后合模复位杆使顶杆后退回原位,继续进行下一个产品的注塑。但是这套模具缺少一个拉料杆,无法使产品及水嘴从定模里脱离。仅仅想依靠型芯来达到其目的,恐怕不太可靠。

做国产注塑模具常用的机器和工具有哪些

加工设备有:加工中心(一般为开粗用),精雕(精加工),电脉冲(又名电火花,需做电极,电极材料为:石墨与紫铜),线切割(分为慢走丝,中走丝,还有普通的),车床,铣床,磨床(有平面磨,内圆磨,外圆磨),摇臂钻,台钻。工具:卡尺,高度尺,深度尺,工作台。注塑模具:是一种生产塑胶制品的工具也是赋予塑胶制品完整结构和精确尺寸的工具。注塑成型是批量生产某些形状复杂部件时用到的一种加工方法。具体指将受热融化的材料由高压射入模腔,经冷却固化后,得到成形品。注塑模具依成型特性区分为热固性塑胶模具、热塑性塑胶模具两种依成型工艺区分为传塑模、吹塑模、铸塑模、热成型模、热压模(压塑模)、注射模等,其中热压模以溢料方式又可分为溢式、半溢式、不溢式三种,注射模以浇注系统又可分为冷流道模、热流道模两种以按装卸方式可分为移动式、固定式两种。

注塑模具用什么材料做的

注塑模具就材料而言还分软模和硬模,软模一般用P-20预硬钢,也有的地方用45号以上的碳素钢做硬模是用H-13(铬钢)或420(不锈钢)等热作模钢做的。

塑料模具,是塑料加工工业中和塑料成型机配套,赋予塑料制品以完整构型和精确尺寸的工具。

塑料模具主要包括由凹模组合基板、凹模组件和凹模组合卡板组成的具有可变型腔的凹模,由凸模组合基板、凸模组件、凸模组合卡板、型腔截断组件和侧截组合板组成的具有可变型芯的凸模。模具凸、凹模及辅助成型系统的协调变化。可加工不同形状、不同尺寸的系列塑件。

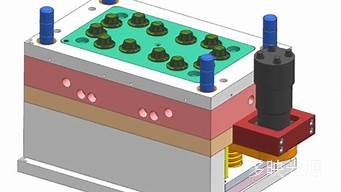

注塑模具的结构都有哪些

注塑模的基本结构根据其使用功能,可分为:成型零件、浇注系统、导向机构、顶出装置、侧向分型与抽芯机构、冷却加热系统和排气系统等七个部分。

1、成型零件

它是指构成模具型腔的零件,主要包括:凸模、凹模、型芯、成型杆、成型环及镶块等零件。

2、浇注系统

它是指模具中从注塑机喷嘴开始到型腔为止的塑料流动通道。普通浇注系统是由主流道、分流道、浇口、冷料穴等组成。

3、导向机构

在塑料模具中,主要有定位、导向、承受一定侧压力的作用,保证动、定模合模准确。合模导向机构由导柱、导套或导向孔(直接开在模板上)、定位锥面等组成。

4、顶出装置

主要起将制件从模具中顶出的作用,由顶杆或顶管或推板、顶出板、顶杆固定板、复位杆及拉料杆等组成。

5、侧向分型与抽芯机构

它的作用是,脱开侧向凸模或抽出侧向型芯,通常包括斜导柱、弯销、斜导槽、楔紧块、斜滑块、斜槽、齿轮齿条等零件。

6、冷却加热系统

它的作用是,调节模具工艺温度,由冷却系统(冷却水孔、冷却水槽、铜管)或加热系统组成。

7、排气系统

它的作用是,将型腔内的气体排除,主要由排气槽、配合间隙等组成。

对于做注塑模具的 注塑模具的制作流程问题和相关问题就介绍到这里了,希望对你有用
