多映光电LED光源模组厂家小编模组小王为您解惑,今天介绍注塑模具的八个部分 注塑模具有哪几部分的问题，以下就是模组小王对此问题和相关问题的归纳整理,一起来看看吧。
文章目录导读:

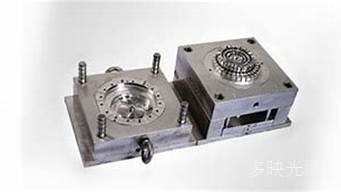

注塑模具有哪几部分组成
注塑模的基本结构根据其使用功能,可分为:成型零件、浇注系统、导向机构、顶出装置、侧向分型与抽芯机构、冷却加热系统和排气系统等七个部分。
1、成型零件 它是指构成模具型腔的零件,主要包括:凸模、凹模、型芯、成型杆、成型环及镶块等零件。
2、浇注系统 它是指模具中从注塑机喷嘴开始到型腔为止的塑料流动通道。普通浇注系统是由主流道、分流道、浇口、冷料穴等组成。
3、导向机构 在塑料模具中,主要有定位、导向、承受一定侧压力的作用,保证动、定模合模准确。合模导向机构由导柱、导套或导向孔(直接开在模板上)、定位锥面等组成。
4、顶出装置 主要起将制件从模具中顶出的作用,由顶杆或顶管或推板、顶出板、顶杆固定板、复位杆及拉料杆等组成。
5、侧向分型与抽芯机构 它的作用是,脱开侧向凸模或抽出侧向型芯,通常包括斜导柱、弯销、斜导槽、楔紧块、斜滑块、斜槽、齿轮齿条等零件。
6、冷却加热系统 它的作用是,调节模具工艺温度,由冷却系统(冷却水孔、冷却水槽、铜管)或加热系统组成。
7、排气系统 它的作用是,将型腔内的气体排除,主要由排气槽、配合间隙等组成。
塑胶注塑模具的组成部分有哪些每一部分一般以什么材质为主
注塑模具的基本结构根据其使用功能，可分为：浇注系统成型零件、侧向分型、导向机构、顶出装置与抽芯机构、冷却加热系统和排气系统等七个部分。这七个部分的解析如下：
1、浇注系统它是指模具中从注塑机喷嘴开始到型腔为止的塑料流动通道。普通浇注系统是由主流道、分流道、浇口、冷料穴等组成。
2、侧向分型与抽芯机构。
3、导向机构在塑料模具中,主要有定位、导向、承受一定侧压力的作用,保证动、定模合模准确。合模导向机构由导柱、导套或导向孔(直接开在模板上)、定位锥面等组成。
4、顶出装置主要起将制件从模具中顶出的作用,由顶杆或顶管或推板、顶出板、顶杆固定板、复位杆及拉料杆等组成。
5、冷却加热系统。
6、排气系统。
7、成型零件它是指构成模具型腔的零件。主要包括:凸模、凹模、型芯、成型杆、成型环及镶块等零件。在生产时，因注塑机顶针、滑块没有到位或产品没有完全脱模而导致的压模情况屡禁不止，让从事注塑现场的技术人员头痛不已因压模频繁出现，从而模具的维护、修理成本很高，降低修模成本是老板考虑最多的控制生产成本途径之一因压模、修模导致的工期延误，从而让销售人员担忧不能按时交货，影响客户排程模具的好坏，其实牵连了各个部门工作能否按质按量按期完成。由于注塑机模具具有专一性、精密性、易损性等特性，因此每家公司对注塑模具的安全保护至关重要，而很多的朋友都还不知道注塑模具应该怎么来保护今天就来为大家介绍模具保护器是如何来保护您的模具的安全模具保护器，又称模具监视器、电子眼，主要是针对各类注塑机运行情况实时进行监视、控制和检测的模具保护系统。能有效保护价值昂贵的模具，可有效检测产品是否合格，并且在合模前检查有无残留物，以防止模具夹损。东莞市均准视觉科技有限公司自主研发的高新技术产品：均准品牌模具监视器（又称模具保护器）是专门针对各类注塑机运行情况实时进行监视、控制和检测的模具保护系统，能够实现7×24×365天的监控，有效检测产品是否合格，并且在合模前检查有无残留物，以防止模具夹损，适用各种品牌注塑机。
塑胶模具的组成部分有哪些
注塑模具一般由一下几部分组成：(1)浇注系统(2)成型零件。包括凹模（型腔）、凸模和行芯等。(3)脱模系统。包括推出和抽芯机构等。(4)导向系统。(5)控温系统。(6)固定和安装部分。
注塑模具的结构都有哪些
注塑模的基本结构根据其使用功能,可分为:成型零件、浇注系统、导向机构、顶出装置、侧向分型与抽芯机构、冷却加热系统和排气系统等七个部分。
1、成型零件
它是指构成模具型腔的零件,主要包括:凸模、凹模、型芯、成型杆、成型环及镶块等零件。
2、浇注系统
它是指模具中从注塑机喷嘴开始到型腔为止的塑料流动通道。普通浇注系统是由主流道、分流道、浇口、冷料穴等组成。
3、导向机构
在塑料模具中,主要有定位、导向、承受一定侧压力的作用,保证动、定模合模准确。合模导向机构由导柱、导套或导向孔(直接开在模板上)、定位锥面等组成。
4、顶出装置
主要起将制件从模具中顶出的作用,由顶杆或顶管或推板、顶出板、顶杆固定板、复位杆及拉料杆等组成。
5、侧向分型与抽芯机构
它的作用是,脱开侧向凸模或抽出侧向型芯,通常包括斜导柱、弯销、斜导槽、楔紧块、斜滑块、斜槽、齿轮齿条等零件。
6、冷却加热系统
它的作用是,调节模具工艺温度,由冷却系统(冷却水孔、冷却水槽、铜管)或加热系统组成。
7、排气系统
它的作用是,将型腔内的气体排除,主要由排气槽、配合间隙等组成。
根据注塑模具上各个部件的作用可细分为哪些部件
注塑模具的结构是由塑件结构和注塑机的形状决定的。凡注塑模具，均可分为动模和定模两大部分。注塑时动模与定模闭合构成型腔和浇注系统，开模时动模与定模分离，通过脱模机构推出塑件。定模安装在注塑机的固定模板上，而动模则安装注塑机的移动模板上。根据模具上各个部件的作用，可细分为一下几个部分。1、 成型零部件型腔是直接成型塑件的部件，它通常由凸模、凹模、型芯或成型杆、镶块等构成。2、模温调节系统
为了满足注塑工艺对模具温度的要求，模具设有冷却或加热系统。3、 导向部分为确保动模与定模合模时准确对中而设导向零件。4、 排气系统
为了在注塑过程中将型腔内原有的空气排出，常在分型面处开设排气槽。5、 推出机构在开模过程中，将塑件和浇注系统凝料从模具中推出的装置。6、分型抽芯机构
带有外侧凹或侧孔的塑件，在被推出以前，必须先进行侧向分型，拔出侧向凹凸模或抽出侧型芯，塑件方能顺利脱出。 7、 浇注系统将塑料熔体由塑料机喷嘴引向型腔的流道称为浇注系统，它由主流道、分流道、浇口、冷料井所组成。
对于注塑模具的八个部分 注塑模具有哪几部分问题和相关问题就介绍到这里了，希望对你有用
