注塑原理及分析
注塑机是将塑料的热加工特性和金属的熔融压铸成型原理结合起来的一种专用设备。最初的柱塞式注塑机,到了40年代末才发展出预塑化螺杆式注塑机。此后,发展的重点主要是围绕着预塑化螺杆式注塑机进行,已线以后出现双螺杆、排气式等先进形式。
注塑机的结构及工作原理分析
1980年法国制造出当时世界上最大的螺杆注塑机,一次注射容量达170kg.从80年代到近几年,注塑机的发展主要集中在几个方面:即精微自动化控制系统及各种辅助设备在自动化模塑中的应用精密机械及高性能液压系统的配合各种专用注塑机的开发及电脑辅助设计对复杂形状制件塑料流动分析以决定最优良的注塑条件各种节能技术在注塑机上的应用。
注塑机的结构及工作原理分析
一、注塑机的工作原理
注塑成型是利用塑料的热物理性质,把物料从料斗加入料筒中,料筒外由加热圈加热,使物料熔融,在料筒内装有在外动力马达作用下驱动旋转的螺杆,物料在螺杆剪切的双重作用下逐渐塑化,熔融和均化,当螺杆旋转时,物料在落槽摩擦力及剪切力的作用下,把已熔融的物料推到螺杆头部,与此同时,螺杆在物料的反作用下后退,使螺杆头部形成储料空间,完成塑化过程,然后螺杆在注射油缸活塞推理的作用下,以高速、高压,将储料室内的熔融料通过喷嘴注射到模具的型腔中,型腔中的熔料经过保压、冷却、固化定型后,模具在 合模机构的作用下,开启模具,并通过顶出装置把定型好的制品从模具顶出落下。
二、注塑机的将组成结构分析
注塑机根据属注射成型工艺要求是一个机电一体化很强的机种,主要由注射部件、合模部件、机身、液压系统、加热系统、控制系统、加料装置等组成。目前,常见耳朵注塑装置有单缸形式和双缸型式。塑化部件有柱塞式和螺杆式两种。塑料在旋转螺杆的连续推动过程中,实现物理状态的变化,最后呈熔融状态而被注入模腔。因此,塑化部件是完成均匀塑化,实现定量注射的核心部件。

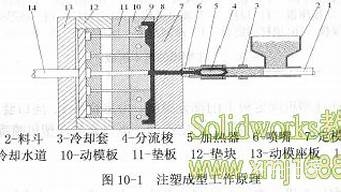

注塑模具成型的工作原理
任何注塑模具都可以分为定模和动模两大部分。定模部分安装固定在注塑机的定模镶板 上,在注射成型过程中始终保持静止不动动模部分则安装固定在注射机的移动镶板上,在 注射成型过程中可随注塑机上的合模系统运动。开始注射成型时,合模系统带着动模部分朝 着定模方向移动,并在分型面处与定模部分闭合。
其对合的精确度由合模导向机构即由导柱和固定在定模板上的导套来保证。动模和定模闭合之后,加工在定模板中的定模型腔与固定 在动模板上的动模构成与制品形状和尺寸一致的闭合模腔,模腔在注塑机合模过程中被合模 系统提供的合模力锁紧,以避免它在塑料熔体的压力下胀开。
注塑机从喷嘴中注射出的塑料 熔体经由开设在浇口套中的主流道进入模腔,再经由分流道和浇口进入模腔,待熔体充满模 腔并经过保压、补缩和冷却定型之后,合模系统便带动动模后撤复位,从而使动模和定模两 部分从分型面处分开。当动模后撤到一定位置时。
安装在其内部的顶出脱模机构将会在注塑机顶棒的推顶作用下与动模其他部分产生相对运动,于是制品和浇口及流道中的凝料将会被 它们从动模上以及从动模一侧的分流道中顶出脱落,就此完成一次注射成型过程。
PP注塑成型原理
注塑机成型工作原理1、注塑成型机的工作原理
注塑机的工作原理与打针用的注射器相似,它是借助螺杆(或柱塞)的推力,将已塑化好的熔融状态(即粘流态)的塑料注射入闭合好的模腔内,经固化定型后取得制品的工艺过程。
注射成型是一个循环的过程,每一周期主要包括:定量加料——熔融塑化——施压注射——充模冷却——启模取件。取出塑件后又再闭模,进行下一个循环。
2、注塑机的结构
注塑机根据塑化方式分为柱塞式注塑机和螺杆式注塑机,按机器的传动方式又可分为液压式、机械式和液压——机械(连杆)式,按操作方式分为自动、半自动、手动注塑机。
(1)卧式注塑机:这是最常见的类型。其合模部分和注射部分处于同一水平中心线上,且模具是沿水平方向打开的。其特点是:机身矮,易于操作和维修机器重心低,安装较平稳制品顶出后可利用重力作用自动落下,易于实现全自动操作。目前,市场上的注塑机多采用此种型式。
(2)立式注塑机:其合模部分和注射部分处于同一垂直中心线上,且模具是沿垂直方向打开的。因此,其占地面积较小,容易安放嵌件,装卸模具较方便,自料斗落入的物料能较均匀地进行塑化。但制品顶出后不易自动落下,必须用手取下,不易实现自动操作。立式注塑机宜用于小型注塑机,一般是在60克以下的注塑机采用较多,大、中型机不宜采用。
(3)角式注塑机:其注射方向和模具分界面在同一个面上,它特别适合于加工中心部分不允许留有浇口痕迹的平面制品。它占地面积比卧式注塑机小,但放入模具内的嵌件容易倾斜落下。这种型式的注塑机宜用于小机。
(4)多模转盘式注塑机:它是一种多工位操作的特殊注塑机,其特点是合模装置采用了转盘式结构,模具围绕转轴转动。这种型式的注塑机充分发挥了注射装置的塑化能力,可以缩短生产周期,提高机器的生产能力,因而特别适合于冷却定型时间长或因安放嵌件而需要较多辅助时间的大批量制品的生产。但因合模系统庞大、复杂,合模装置的合模力往往较小,故这种注塑机在塑胶鞋底等制品生产中应用较多。
一般注塑机包括注射装置、合模装置、液压系统和电气控制系统等部分。
注射成型的基本要求是塑化、注射和成型。塑化是实现和保证成型制品质量的前提,而为满足成型的要求,注射必须保证有足够的压力和速度。同时,由于注射压力很高,相应地在模腔中产生很高的压力(模腔内的平均压力一般在20~45MPa之间),因此必须有足够大的合模力。由此可见,注射装置和合模装置是注塑机的关键部件。
3.注塑机的操作
3.1注塑机的动作程序
合模→预塑→倒缩→喷嘴前进→注射→保压→喷嘴后退→冷却→开模→顶出→开门→取工件→关门→合模。
3.2注塑机操作项目:注塑机操作项目包括控制键盘操作、电器控制柜操作和液压系统操作三个方面。分别进行注射过程动作、加料动作、注射压力、注射速度、顶出形式的选择,料筒各段温度及电流、电压的监控,注射压力和背压压力的调节等。
3.2.1注射过程动作选择
一般注塑机既可手动操作,也可以半自动和全自动操作。
手动操作是在一个生产周期中,每一个动作都是由操作者拨动操作开关而实现的。一般在试机调模时才选用。
半自动操作时机器可以自动完成一个工作周期的动作,但每一个生产周期完毕后操作者必须拉开安全门,取下工件,再关上安全门,机器方可以继续下一个周期的生产。
全自动操作时注塑机在完成一个工作周期的动作后,可自动进入下一个工作周期。在正常的连续工作过程中无须停机进行控制和调整。但须注意,如需要全自动工作,则(1)中途不要打开安全门,否则全自动操作中断(2)要及时加料(3)若选用电眼感应,应注意不要遮闭了电眼。
实际上,在全自动操作中通常也是需要中途临时停机的,如给机器模具喷射脱模剂等。
正常生产时,一般选用半自动或全自动操作。操作开始时,应根据生产需要选择操作方式(手动、半自动或全自动),并相应拨动手动、半自动或全自动开关。
半自动及全自动的工作程序已由线路本身确定好,操作人员只需在电柜面上更改速度和压力的大小、时间的长短、顶针的次数等等,不会因操作者调错键钮而使工作程序出现混乱。
当一个周期中各个动作未调整妥当之前,应先选择手动操作,确认每个动作正常之后,再选择半自动或全自动操作。
3.2.2预塑动作选择
根据预塑加料前后注座是否后退,即喷嘴是否离开模具,注塑机一般设有三种选择。
(1)固定加料:预塑前和预塑后喷嘴都始终贴进模具,注座也不移动。
(2)前加料:喷嘴顶着模具进行预塑加料,预塑完毕,注座后退,喷嘴离开模具。选择这种方式的目的是:预塑时利用模具注射孔抵住喷嘴,避免熔料在背压较高时从喷嘴流出,预塑后可以避免喷嘴和模具长时间接触而产生热量传递,影响它们各自温度的相对稳定。
(3)后加料:注射完成后,注座后退,喷嘴离开模具然后预塑,预塑完注座前进。该动作适用于加工成型温度特别窄的塑料,由于喷嘴与模具接触时间短,避免了热量的流失,也避免了熔料在喷嘴孔内的凝固。
注射结束、冷却计时器计时完毕后,预塑动作开始。螺杆旋转将塑料熔融料挤送到螺杆头前面。由于螺杆前端单向阀的作用,熔融塑料积存在机筒的前端,将螺杆向后迫退。当螺杆退到预定的位置时(此位置由行程开关确定,控制螺杆后退的距离,实现定量加料),预塑停止,螺杆停止转动。紧接着是倒缩动作,倒缩即螺杆做微量的轴向后退,此动作可使聚集在喷嘴处的熔料的压力得以解除,克服由于机筒内外压力的不平衡而引起的流涎现象。若不需要倒缩,则应把倒缩停止,开关调到适当位置,让预塑停止。开关被压上的同一时刻,倒缩停止开关也被压上。当螺杆做倒缩动作后退到压上停止开关时,倒缩停止。接着注座开始后退。当注座后退至压上停止开关时,注座停止后退。若采用固定加料方式,则应注意调整好行程开关的位置。
一般生产多采用固定加料方式以节省注座进退操作时间,加快生产周期。
注塑成型的基本原理是什么
塑料颗粒加入机台 通过螺杆旋转进入炮筒 然后加热融化有注塑机的压力注射到模具 冷却 产品顶出 完成成型,就这么简单。
