注塑模具有哪几部分组成

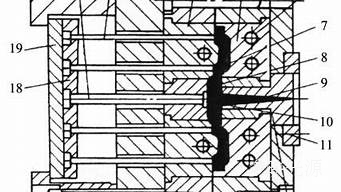

注塑模的基本结构根据其使用功能,可分为:成型零件、浇注系统、导向机构、顶出装置、侧向分型与抽芯机构、冷却加热系统和排气系统等七个部分。
1、成型零件 它是指构成模具型腔的零件,主要包括:凸模、凹模、型芯、成型杆、成型环及镶块等零件。
2、浇注系统 它是指模具中从注塑机喷嘴开始到型腔为止的塑料流动通道。普通浇注系统是由主流道、分流道、浇口、冷料穴等组成。
3、导向机构 在塑料模具中,主要有定位、导向、承受一定侧压力的作用,保证动、定模合模准确。合模导向机构由导柱、导套或导向孔(直接开在模板上)、定位锥面等组成。
4、顶出装置 主要起将制件从模具中顶出的作用,由顶杆或顶管或推板、顶出板、顶杆固定板、复位杆及拉料杆等组成。
5、侧向分型与抽芯机构 它的作用是,脱开侧向凸模或抽出侧向型芯,通常包括斜导柱、弯销、斜导槽、楔紧块、斜滑块、斜槽、齿轮齿条等零件。
6、冷却加热系统 它的作用是,调节模具工艺温度,由冷却系统(冷却水孔、冷却水槽、铜管)或加热系统组成。
7、排气系统 它的作用是,将型腔内的气体排除,主要由排气槽、配合间隙等组成。
注塑模具成型的工作原理
任何注塑模具都可以分为定模和动模两大部分。定模部分安装固定在注塑机的定模镶板 上,在注射成型过程中始终保持静止不动动模部分则安装固定在注射机的移动镶板上,在 注射成型过程中可随注塑机上的合模系统运动。开始注射成型时,合模系统带着动模部分朝 着定模方向移动,并在分型面处与定模部分闭合。
其对合的精确度由合模导向机构即由导柱和固定在定模板上的导套来保证。动模和定模闭合之后,加工在定模板中的定模型腔与固定 在动模板上的动模构成与制品形状和尺寸一致的闭合模腔,模腔在注塑机合模过程中被合模 系统提供的合模力锁紧,以避免它在塑料熔体的压力下胀开。
注塑机从喷嘴中注射出的塑料 熔体经由开设在浇口套中的主流道进入模腔,再经由分流道和浇口进入模腔,待熔体充满模 腔并经过保压、补缩和冷却定型之后,合模系统便带动动模后撤复位,从而使动模和定模两 部分从分型面处分开。当动模后撤到一定位置时。
安装在其内部的顶出脱模机构将会在注塑机顶棒的推顶作用下与动模其他部分产生相对运动,于是制品和浇口及流道中的凝料将会被 它们从动模上以及从动模一侧的分流道中顶出脱落,就此完成一次注射成型过程。
注塑模具动模和定模的区别
故名思义,动模就是活动的型芯,定模就是固定不动的芯腔。注塑模按分型面分开,定模固定在注塑机前端,而动模装夹在活动的顶杆上,在注塑机液压泵的推动下,动模与定模完成锁模保压,然后脱模,零件完成。
根据注塑模具上各个部件的作用可细分为哪些部件
注塑模具的结构是由塑件结构和注塑机的形状决定的。凡注塑模具,均可分为动模和定模两大部分。注塑时动模与定模闭合构成型腔和浇注系统,开模时动模与定模分离,通过脱模机构推出塑件。定模安装在注塑机的固定模板上,而动模则安装注塑机的移动模板上。根据模具上各个部件的作用,可细分为一下几个部分。1、 成型零部件型腔是直接成型塑件的部件,它通常由凸模、凹模、型芯或成型杆、镶块等构成。2、模温调节系统
为了满足注塑工艺对模具温度的要求,模具设有冷却或加热系统。3、 导向部分为确保动模与定模合模时准确对中而设导向零件。4、 排气系统
为了在注塑过程中将型腔内原有的空气排出,常在分型面处开设排气槽。5、 推出机构在开模过程中,将塑件和浇注系统凝料从模具中推出的装置。6、分型抽芯机构
带有外侧凹或侧孔的塑件,在被推出以前,必须先进行侧向分型,拔出侧向凹凸模或抽出侧型芯,塑件方能顺利脱出。 7、 浇注系统将塑料熔体由塑料机喷嘴引向型腔的流道称为浇注系统,它由主流道、分流道、浇口、冷料井所组成。
哪位大师知道塑料模具各结构对硬度有什么要求硬度分别是多少
注塑模的动模和定模大都是用45号钢制造,经过表面淬火,硬度为HKC48一52度左右,而导柱,导套,顶板,顶杆,以及抽芯,斜块等活动部件,一般选用T8材料制造,其热处理淬硬为HRC55一58度左右。其余的模脚,浇囗套,也都采用45号制造,无须淬硬。总的耒说,注塑模有别于冲压模,各部件对硬度的要求不高。
