注塑模组立图 什么是模具的组立图

多映光电LED光源模组厂家小编模组小王为您解惑,今天介绍注塑模组立图 什么是模具的组立图的问题，以下就是模组小王对此问题和相关问题的归纳整理,一起来看看吧。

文章目录导读:

• 1、什么叫模具组立图
• 2、注塑件图纸采用什么格式
• 3、什么叫组立图
• 4、怎样才能学会看注塑图纸
• 5、注塑模具装配图怎么画

什么叫模具组立图

模具组立图是一种械制图里面的一种方法,它是把模具的形状分开来画出来的组合图。

模具组立图的基本组成： ①视图：一组能完整表达模具内外基本结构的视图未特别注明，均为第三视角画法。②尺寸：包括模具总体尺寸和各主要零件装配尺寸。基准尺寸、产品位置尺十、零件组装定位尺寸等。例如模具最大轮廓尺寸 ③技术要求：模具在加工中的有关要求和产品的有关要求。例如产励的外观要求、尺寸公差要求、零件组装配合要求等。④标题栏：记录有关模具图相关信息。例如图幅大小、产品的编号名称、模具的编号名称、设计审核等。⑤零件明细表：整套模具所包括的各零件明细。例如零丹：名称、尺寸大小、材质、数量等要求。⑥图框：常用的有ao、a1．、a2、a3等。具体采用哪种图杠要根据模具尺寸以及所采用的绘图比例来合理选用。绘图比例尽量采用1：1。

注塑件图纸采用什么格式

3D图纸一般采用Igs和STP格式，平面图多采用Dwg格式。

什么叫组立图

模具组立图是一种械制图里面的一种方法,它是把模具的形状分开来画出来的组合图。

怎样才能学会看注塑图纸

学习《工程图学》《塑料模具设计》后，并多参与实践就可以学会了。

注塑模具装配图怎么画

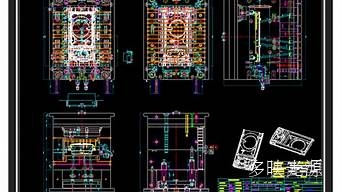

我这里有例子，你可以参考一下，这是我刚帮别人画好的，模具装配图和零件图。

对于注塑模组立图 什么是模具的组立图问题和相关问题就介绍到这里了，希望对你有用
