led注塑模组贴片 led贴片正确安装方法

多映光电LED光源模组厂家小编模组小王为您解惑,今天介绍led注塑模组贴片 led贴片正确安装方法的问题，以下就是模组小王对此问题和相关问题的归纳整理,一起来看看吧。

文章目录导读:

• 1、LED贴片模组安装步骤有哪些
• 2、led贴片和模组哪个好
• 3、什么是LED贴片模组
• 4、LED塑料贴片变型是怎么回事
• 5、led贴片的分类

LED贴片模组安装步骤有哪些

第一步：计算模组的总功率，从而配置合适的LED开关电源（电源要以80%功率输出配置）。

总功耗=模组数量×单只模组功耗

例如：300个三灯3528贴片模组，则额定功耗为300×0.25=75W

第二步：固定模组

模组固定方式：

1.塑胶壳背面贴双面胶初步固定，再用玻璃胶辅助固定。

2．玻璃胶直接固定安装前应将模组表面擦拭干净或适当打磨，确保接触面干净。

3.塑胶壳底部用螺丝固定。

第三步：连接电源

所有模组安装完毕以后，可采用0.75mm或是18AWG电线连接上电源。电源与模组的距离应在5米以内。若字体较大，在不影响模组散热的情况下，可将电源内置。

安装注意事项：

1.LED专用开关电源要注意做好防水措施。

2.开关电源应根据LED模组特性调节好输出电压，在使用过程中不得随意旋转电压调节按钮

3.本公司模组均为低电压产品。220V交流电不适用，所以电源线的长度越短越好。

4.LED模组存在正负极之分，安装时注意正负极相对应，如果正负接反，模组不会发光 ，但也不会损坏LED模组，只要换接即可。不可调大调小电压

5.LED模组安装过程中，要求采用双面胶或者木工胶，使模组卡槽与吸塑底板牢固粘贴。在使用双面胶时，必须再打玻璃胶，否则在室外阳光长时间照射下，会造成模组脱落，这个很重要

6.LED模组在吸塑字或者箱体里面安装时，尽量多形成一些回路，而且模组串联组数尽量少些，不要超过40组，七彩系列不要超过20组，否则会受到电压降的影响，而且很有可能会造成单路电流过大烧坏电路板

7.没有经过防水处理的LED模组，安装在吸塑字或者箱体时，应预防雨水进入。

8.LED模组的间距可根据亮度和模组大小等实际情况进行调整，每平方的数量一般在50-100组之间。在排布LED模组的时候，应注意发光的均匀和亮度需求模组与字体边的距离一般为2-5公分，模组与模组间的垂直和水平距离建议为2-6CM。LED模组安装时不可推，挤压模组上的器件，以免造成器件的破坏，里面的连接线应该玻璃胶固定在地板上，以免遮光。

9.LED模组与发光体表面的距离要控制好，这样才能保证光的均匀性和亮度，所以灯箱的厚度也很重要。

10.产品在安装和使用过程中请注意防静电，不要用锐器去触碰光源和胶水。不要接触强酸，强碱等腐蚀化学用品，不能靠近火源。

LED贴片模组是LED模组中的一种。由于相对其他种类模组发光角度大，亮度高，光衰低等特点，所以更有广泛的用途。

应用范围：

1.广告招牌、照明指示牌、（超薄）灯箱、立体发光字、吸塑字,其他广告照明等

2.酒店、KTV、商场、娱乐城室内（暗槽）、外墙亮化，景观布置，舞台装饰，城市亮化等。

3.家庭鞋柜，衣柜，天花暗格，展示厅，艺术厅，博物馆，办公室，阅览室等局部装饰照明汽车照明水族器材(鱼缸光源),卫浴(浴缸光源)等应用。

led贴片和模组哪个好

模组更好 效果更好使用寿命更长

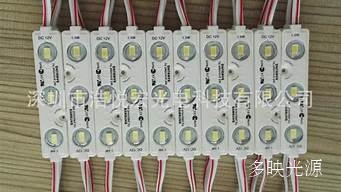

什么是LED贴片模组

贴片模组顾名思义就是用贴片类LED灯珠表贴在PCB上再焊上电线组成的元器件。主要有5050，3528，3020,5630等型号。LED贴片模组是LED模组中的一种。由于相对其他种类模组发光角度大，亮度高，光衰低等特点，所以更有广泛的用途。应用范围：

1.广告招牌、照明指示牌、（超薄）灯箱、立体发光字、吸塑字,其他广告照明等

2.酒店、KTV、商场、娱乐城室内（暗槽）、外墙亮化，景观布置，舞台装饰，城市亮化等。

3.家庭鞋柜，衣柜，天花暗格，展示厅，艺术厅，博物馆，办公室，阅览室等局部装饰照明汽车照明水族器材(鱼缸光源),卫浴(浴缸光源)等应用。

LED塑料贴片变型是怎么回事

LED塑料贴片变形，一般情况下是受温度的影响，导致塑料片发生变形的原因。

led贴片的分类

贴片LED的类型可分为以下几类:

按尺寸大小主要分为：

1、 0402,0603,0805,1206属英制叫法.转换成公制即1005,1608,2012,3215.比如1608贴片LED的尺寸为长*宽=1.6*0.8MM.其中0402属于目前最小型的贴片LED灯珠.这4类的贴片LED灯一般都用作电源信号指示,背光等产品,属于较早上市的贴片LED灯珠产品;

2、适用于照明行业,景观装饰等行业的020,335,3014,4014,3020,3528,5050,5630,5730,7070新型贴片LED,这些型号属于公制叫法.比如3528LED灯珠的长*宽=3.5*2.8MM.这类贴片灯珠一般做白光比较多

按贴片LED的发光颜色分可分为:

1、单色系列贴片LED:红色,黄绿色,黄色,橙色(琥珀色),蓝色,翠绿色,深绿色，暖白色，正白色，冷白色，粉红色，紫色

2、双色贴片LED系列：比如红-黄绿双色，红-蓝双色，红-黄双色，红-橙双色，红翠绿双色，蓝翠绿双色等等，由两颗芯片组合结合工艺做成双色LED灯珠

3、全彩贴片LED系列：即红-绿-蓝三基色也叫RGB。

按发光面可分为:

1、正面发光贴片LED系列:比如03014,4014,3020,3528,5050,5630,5730,7070系列贴片LED灯;

2、侧面发光贴片LED灯珠系列:比如:0603,0805,1206,020,335等侧面发光贴片LED系列等

对于led注塑模组贴片 led贴片正确安装方法问题和相关问题就介绍到这里了，希望对你有用
