注塑模组装图 注塑模具装配图

多映光电LED光源模组厂家小编模组小王为您解惑,今天介绍注塑模组装图 注塑模具装配图的问题，以下就是模组小王对此问题和相关问题的归纳整理,一起来看看吧。

文章目录导读:

• 1、注塑模具装配图怎么画
• 2、注塑机模具安装全过程
• 3、注塑模具有哪些装配要点
• 5、注塑模具的制作流程及时间

注塑模具装配图怎么画

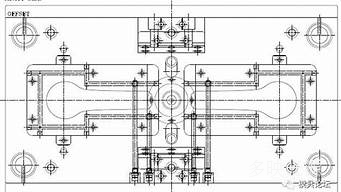

我这里有例子，你可以参考一下，这是我刚帮别人画好的，模具装配图和零件图。

注塑机模具安装全过程

注塑机安装模具的流程如下：

1、注塑机有模具定位环的安装方法：

a

先按[开模]键，把机器开到最高，再按[座退]键使座进缸后退到底。

b

将模具放在下模板上，使用[调模]按键，按[合模]键，使上模板离模具一定的位置（15mm左右）停止，重新调整模具定位环与上模板中心对中孔的位置，再按[合模]键直至上模板与模具紧贴为止。

c

关掉电机，然后用压板固定模具或者用螺丝直接固定，模具安装完成。

d

设定开、关模的压力、速度、位置和时间等参数。

2、注塑机无模具定位环的安装方法：

a

先按[开模]键，把机器开到最高，再按[座退]键使座进缸后退到底。

b

将模具放在下模板上，使用[调模]按键，按[合模]键，使上模板离模具一定的位置（15mm左右）时松开，停止合模动作。

c

按[座进]键，当料嘴快要接触模具浇道口时松手，然后从前后左右目视料嘴是否正对浇道口，调整模具位置以使两者完全吻合，先按[座退]使料嘴远离浇口，然后在浇道口中被一张薄纸或涂上一点印泥，再按[座进]使料嘴接触模具浇口，最后取出纸观察其痕迹或观察印泥痕迹来确定，若不对正，重新调整。

d

按[座退]键，使座台后退到底。然后按[合模]键使上模板与模具紧贴，关掉电机，用压板固定或螺丝固定模具。

e

设定开、关模的压力、速度、位置和时间等参数。

注塑模具有哪些装配要点

2）注塑模的开合模行程长度，所选用的注塑机应能满足要求。 3）装配后的注塑模，应打上模具编号，大、中型注塑模，应设有起吊孔。 （2）注塑模总体装配精度要求

1）注塑模的外露部分锐角应倒钝，安装面应光滑平整，螺钉、螺钉头部不能高出安装基面，并无明显毛刺、凹陷及变形现象。

2）注塑模各零件的材料、形状、尺寸、精度、表面粗糙度及热处理要求等，均应符合图样要求，各零件的工作表面不允许有损伤。

3）模具的所有活动部位，均应保证位置正确，配合间隙适当，动作可靠，运动平稳。

4）模具上的所有紧固件，均应紧固可靠，不得有任何松动现象。

5）注塑模所选用的模架规格，应能满足注塑制品所需的技术要求。

6）模具在装配后，动模板沿导柱上、下移动时，应平稳无阻滞现象，导柱与导套的配合精度应符合规定标准要求，且间隙均匀。

7）必须保证模具各零件间的相对位置精度，尤其是当有些尺寸与几个零件尺寸有联系时，如分型面的两个平面一定要保证相互平行。

8）装配后的动模和定模，在合模时必须紧密接触，不得有任何间隙，符合图样要求。

9）注塑模在合模时定位要准确、可靠，开模出塑件时应畅通无阻

注塑模具的制作流程及时间

注塑模具的制作时间：时间和产品大小和复杂程度有关，通常周期15-20天，手机模最快7天试板 注塑模具的制作流程：

步骤一：拿到客户需开模塑料制品的样品或产品图纸。拿到样品，先进行测点，再进行下一步。拿到产品图纸，可以直接进行下一步。

步骤二：做模具造型，如有热流道的模具，把热流道也设计好。

步骤三：造型好后跟客户确认。

步骤四：下料，也就是采购钢料。

步骤五：开粗，即粗加工，包括动定模线切割、数控铣、铣床加工。

步骤六：精加工，包括中走丝、慢走丝、高速铣、电火花、深孔钻。

步骤七：打光。

步骤八：合模，俗称对碰。

步骤九：最后安装调试。调试没问题，一副模具就完成。注塑模具定义：注塑模具是一种生产塑胶制品的工具，也是赋予塑胶制品完整结构和精确尺寸的工具。注塑成型是批量生产某些形状复杂部件时用到的一种加工方法。具体指将受热融化的材料由高压射入模腔，经冷却固化后，得到成形品。

对于注塑模组装图 注塑模具装配图问题和相关问题就介绍到这里了，希望对你有用
