msp430超声波测距模块 超声波测距模块

多映光电LED光源模组厂家小编为您解惑,模组小王今天介绍msp430超声波测距模块 超声波测距模块的问题，以下就是模组小王对此问题和相关问题的归纳整理,一起来看看吧。

文章目录导读:

• 1、超声波测距模块适用范围
• 2、智能小车电路原理
• 3、超声波测距模块的发展史
• 4、msp430的尺寸是多少
• 5、AT89C52与MPS430的区别优缺点

超声波测距模块适用范围

超声波传感器的优点:

1.不受物体颜色或透明度的影响

超声波传感器将声音反射出物体，所以颜色或透明度不会影响传感器的读数。

2.能在黑暗环境下使用吗

与使用光线或摄像机的近距离传感器不同，黑暗的环境不会影响超声波传感器的探测能力。

3.不受灰尘、污物或高湿度环境影响

虽然许多传感器在这些环境下工作良好，但仍有一些传感器产生不正确的读数，特别是在极端条件下，即大量的灰尘或水积累。

4.在某些应用中具有较高的精度

超声波传感器在测量平行表面的厚度和距离时具有较高的精度。

5.穿透

高灵敏度和穿透力使超声波传感器更容易探测到外部，也能探测到深部物体。

6.抗环境干扰强:可在任何照明环境下使用。在室内、室外、复杂环境光等各种光照条件下，性能可靠。可对光、烟、尘、颜色、材料等进行非接触检测，所以在某些应用中超声波传感器比红外传感器更好，因为它们不受烟雾或黑物质的影响。

7.应用范围广:超声波传感器可用于水位检测、无人机应用、自动避障应用、距离检测应用等。

8.多用途:有无检测、电平检测、位置检测、距离检测等。可以满足大部分非接触检测的需要。

超声波传感器也有一些缺点:

1.不能在真空中工作

由于超声波传感器使用声音来工作，它们在真空中根本无法工作，因为没有空气来传播声音。

2. 不适合水下

3.软材料会影响传感精度

覆盖在很柔软的织物上的物体会吸收更多的声波，使得传感器很难看到目标。

4. 5-10度或以上的温度变化会影响传感精度

然而，现在许多制造商的产品都提供温度补偿，这些传感器可以根据启动时或每次量程读数前的温度、电压等的任何变化进行校准。

5. 小物体很难反射声波

物体可能太小，不能反射足够的声波回传感器被探测到。

6. 有些特定的形状很难捕捉到反射波

某些物体的形状或位置会使声波在物体上反弹，但会偏离超声波传感器。在选择超声波传感器时，必须注意上述环境和应用场景最后，总的来说，距离测量、密闭容器中的液位检测、障碍物检测、透明物体检测、汽车避撞系统、医学成像技术等领域都是使用超声波传感器拳头的场景。

智能小车电路原理

随着科技的不断进步，智能电子产品发展步骤不断加快，各种应用层次的机器人等大量出现，目前应用在智能小车或机器人的微控制器主要是8/16单片机或ARM和数字信号处理器DSP等。

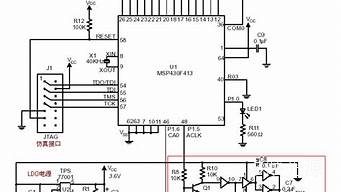

1主控芯片

该设计是以MSP430F2274单片机为控制的核心部件。MSP430是一款16位的超低功耗单片机，采用了精简指令集（RISC）结构，具有丰富的寻址方式，片内资源丰富，处理能力强大、系统工作稳定，主要是它具有多路PWM输出，以作为该设计电机控制的有利资源

2超声波模块

避障是智能小车运动过程中最基本的功能，而避障首要是确定机器人自身与障碍物的距离并且定位。小车的避障探测模块采用 SRF08超声波收发模块，其波频率为40 kHz，检测距离范嗣为3 cm6 m，SDA和SCL分别为控制端和接收端，设计共采用4个超声波收发模块分别安装在小车的正前方，右前方和左前方和后方，4个模块分别接在MSP430单片机的I/OP1.0、I/OP1.1、I/OP1.2、I/OP1.3、I/OP1. 4、I/OP1. 5、I/OP1.6、I/OP1.6端口上，采用I/O触发测距，单片机给SDA提供25μs高电平信号，模块自动发送8个40 Hz方波，并且检测是否有返回信号，若有返回信号，SCL管脚输出高电平，高电平持续的时间就是超声波从发射到返回的时间，从而计算出超声波从发射到接收所用的时间t，常温下声波在空气中的传播速度（其中T为摄氏温度），此时可得到是否避障的距离为s=vt/2。

3测温和电源模块

为了使计算的距离更精确而不受温度影响，该设计中加入了DS18B20温度传感器接在I/OP4.6上，实时检测机器人周围环境的温度T（T的值要精确到小数点后3位），以修正声速的传播公式V，从而提高测距的精确度。由于MSP430工作电压最大是3.3 V，电机驱动采用12 V电压，测速模块和超声波模块采用5 V电压，所以采用LM7812、LM7805和LM1117组成稳压电路

电机驱动模块

电机驱动模块是智能车的重要组成部分，它和电机共同组成智能小车的运动控制系统。该设计的驱动轮是由2个M1和M2交流永磁同步电机，因此采用的电机驱动器是高电压大电流高功率的L298N双H桥集成电路，L289N可以驱动两个电机，通过控制输入端IN1-IN4信号，来控制 H桥的通断，使得电机形成正反转或停止，通过控制L298N的使能端EnA、EnB，采用技术成熟的PWM调速原理来控制电机的转速，从而达到控制小车运行的快慢和转向的目的。为了防止在启停电机的瞬间所形成的反馈电流损坏L298N，因此在L298N输出端与电机之间加入8个二极管形成续流达到保护的作用，再则为了防止L298N输出负载端电机对输入端信号传输产生影响，以及对MSP430芯片产生不利的干扰，在L298N的信号输入端通过连接 TLP521可控制的光电电耦合器件，达到对L298N信号输入前端的信号电路与负载的完全隔离，从而增加了电路的安全性，减少了电路信号干扰。本设计中的驱动电机采用的是方波驱动的交流永磁同步电机，该电机的转速与驱动信号的频率成正比，结构简单，调速性能优良，运行可靠且便于维护。

超声波测距模块的发展史

随着机器人技术在其诞生后短短几十年中的迅猛发展,它的应用范围也逐步由工业生产走向人们的生活。如此广泛的应用使得提高人们对机器人的了解显得尤为重要。机器人通过其感知系统察觉前方障碍物距离和周围环境来实现绕障、自动寻线、测距等功能。超声波测距相对其他测距技术而言成本低廉,测量精度较高,不受环境的限制,应用方便，将它与红外、灰度传感器等结合共同实现机器人寻线和绕障功能。超声波由于指向性强、能量消耗缓慢且在介质中传播的距离较远，因而经常用于距离的测量。它主要应用于倒车雷达、测距仪、物位测量仪、移动机器人的研制、建筑施工工地以及一些工业现场等，例如：距离、液位、井深、管道长度、流速等场合。利用超声波检测往往比较迅速、方便，且计算简单、易于做到实时控制，在测量精度方面也能达到工业实用的要求，因此得到了广泛的应用。本课题的研究是很有实用和有商业价值的。

由于超声波指向性强，能量消耗缓慢，在介质中传播的距离较远，因而超声波经常用于距离的测量，如测距仪和物位测量仪等都可以通过超声波来实现。利用超声波检测往往比较迅速、方便、计算简单、易于做到实时控制，并且在测量精度方面能达到工业实用的要求，因此在移动机器人的研制上

也得到了广泛的应用。为了使移动机器人能自动避障行走，就必须装备测距系统，以使其及时获取距障碍物的距离信息（距离和方向）。超声波测距系统，就是为机器人了解其前方、左侧和右侧的环境而提供一个运动距离信息。

为了研究和利用超声波，人们已经设计和制成了许多超声波发生器。总体上讲，超声波发生器可以分为两大类：一类是用电气方式产生超声波，一类是用机械方式产生超声波。电气方式包括压电型、磁致伸缩型和电动型等机械方式有加尔统笛、液哨和气流旋笛等。它们所产生的超声波的频率、功率和声波特性各不相同，因而用途也各不相同。目前较为常用的是压电式超声波发生器。

msp430的尺寸是多少

：0.27/0.17 表示单只管腿最大和最小宽度,0.08表示管腿最下端突出芯片低平面的高度。

AT89C52与MPS430的区别优缺点

MSP430是低功耗的，TI推出430是为了抢占三表行业的市场，三表的应用要求是使用电池供电，所以低功耗的话可以用很久，很多内部硬件模块是为三表服务的，比如液晶模块。

AT89C52是一块初级的单片机，很多别的单片机内部集成的硬件模块都需要用软件来实现，比如I2C,SPI等。

对于msp430超声波测距模块 超声波测距模块问题和相关问题就介绍到这里了，希望对你有用
