怎样简单剖析超声波驱蚊器

超声波驱蚊器的原理及其原理图

一、电子元器件选择:
单结晶体管VTl:BT33C
三极管VT2：9018
压电陶瓷片BC:HTD—27A型
电源GB：选用4F22—DC6V层叠电池

二、设计原理来源：

咬人的蚊子一般都是怀卵的雌蚊，雄蚊并不咬人。而雌蚊在怀卵期间又不喜欢与雄蚊接近,它们一感觉到雄蚊所发出的频率在21一23kHz的超声波信号，就会避而离去。本电子驱蚊器，使其发出模拟雄蚊的超声波，从而驱逐雌蚊，避免蚊子叮咬。
三、线路图解析：

上图是一个以产生21—23kHz的超声波驱蚊器电路图。闭上电源开关SW，发光二极管VD指示工作信号。单结晶体管VT1与电阻Rl、电位器RP及电容C1组成一个超声波振荡电路。电源GB经Rl、RP向电容C1充电，当充电达峰点电压时，单结晶体管VT1开启，并经电阻R3放电，当C1两端的电压下降到峰点以下时，单结晶体管VT1截止。如此反复充电放电，产生振荡。调节电位器RP能改变振荡频率，使之在21—23kHz左右。该振荡信号经电容C2耦合至VT2组成的放大电路，放大后的信号由电容C3输出，给压电陶瓷蜂鸣片BC发出超声波。

proteus超声波模块原理

遇到障碍物，能够感应做出反应，超声波可以作为一种测量手段，超声波在固体液体气体中传播良好，气体中速度约为340m/s。如果知道时间，那么就可以计算出距离。利用宏晶STC89C52计算超声波模块HC-SR04反馈信号高电平的时间，换算成距离显示在数码管上(这里用573和138组合的共阴极数码管显示电路)。

超声波的工作原理是什么

超声波又称为环形usm它的结构和原理传统的马达都是基于电磁原理工作的，将电磁能量变换成转动能量。而usm则是基于利用超声波振动能量变换成转动能量的全新原理来工作的。根据将超声波振动能量变换的方法来分，有三类usm：

1、驻波型(standingwavetype)

2、行波型(travelingwavetype)

3、振簧型(vibratingreedtype).canonef镜头中使用的usm，属于行波型。环形usm的结构很简单：由具有弹性的定子和转子组成。定子是一金属环，底部有压电陶瓷元件，上部均匀排列着梯形凸出物。定子是用特殊材料制造的，它的热膨胀系数同压电陶瓷元件的一样，这样可以避免温度变化的影响。转子是一个铝质环，通过凸缘状弹簧与定子结合在一起。由于铝材比较软，所以结合部位是经过特殊处理，增加其耐磨性能。usm的基本特点：1、具有低转速大扭矩的输出特性2、制动力矩大3、结构简单

4、马达启动和制动的可控性很好

5、转动声音很小，几乎无声。canon环形usm除具备上述基本特点外，自身的特点：

6、高效率，低功耗

7、环形的马达可以与镜身完美地结合

8、低转速，特别适合镜头的af驱动

9、转动速度可以在0.2rpm80rpm范围内任意控制

10、可以实现灵敏度可调的电子mf

11、工作环境温度是：-30℃+60℃。现在基本使用的是usm-m1和usm-l1，usm-l2已经不再使用。

投射型超声波传感器工作原理

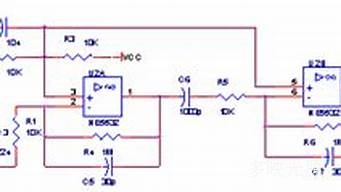

超声波传感器的工作原理：

超声波传感器由发送传感器(或称波发送器)、接收传感器(或称波接收器)、控制部分与电源部分组成。发送器传感器由发送器与使用直径为15mm左右的陶瓷振子换能器组成，换能器作用是将陶瓷振子的电振动能量转换成超能量并向空中辐射而接收传感器由陶瓷振子换能器与放大电路组成，换能器接收波产生机械振动，将其变换成电能量，作为传感器接收器的输出，从而对发送的超进行检测.而实际使用中，用作发送传感器的陶瓷振子也可以用作接收器传感器社的陶瓷振子。控制部分主要对发送器发出的脉冲链频率、占空比及稀疏调制和计数及探测距离等进行控制。

超声波雾化板结构原理

超声波雾化板结构工作原理：它是通过换能器(压电晶片,简称晶片)耦合产生高频振荡,并由晶片产生超声波 1.7MHz。

在振荡电路中大部分采用单管式输出,有的采用双管式输出,超声波以水为介质,通过水槽底下的谐振发 射窗使药杯里的水溶性药物,雾化成微细的雾粒(0.5-10μm)。

使药物液体由液态转化为气态,产生雾化 效果,送风机将药雾通过波纹管输运到患者作为吸入治疗。
