超声波模组原理 proteus超声波传感器原理

时间:2022-11-07 11:56:24 作者:模组小王 点击:次

【摘要】超声波模组原理 proteus超声波传感器原理多映光电LED光源模组厂家小编为您解惑,模组小王今天介绍超声波模组原理 proteus超声波传感器原理的问题,以下就是模组小王对此问题和相关问题的归纳整理,一起来看看吧。文章目录导读:1、proteu......

超声波模组原理 proteus超声波传感器原理

多映光电LED光源模组厂家小编为您解惑,模组小王今天介绍超声波模组原理 proteus超声波传感器原理的问题,以下就是模组小王对此问题和相关问题的归纳整理,一起来看看吧。

文章目录导读:

proteus超声波模块原理

遇到障碍物,能够感应做出反应,超声波可以作为一种测量手段,超声波在固体液体气体中传播良好,气体中速度约为340m/s。如果知道时间,那么就可以计算出距离。利用宏晶STC89C52计算超声波模块HC-SR04反馈信号高电平的时间,换算成距离显示在数码管上(这里用573和138组合的共阴极数码管显示电路)。

超声波模组原理

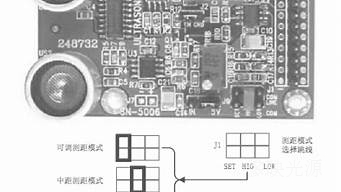

超声波避障模块原理

超声波其实就是声波的一种,因为频率高于20kHz,所以人耳听不见,并且指向性更强。

超声波测距的原理比红外线更加简单,因为声波遇到障碍物会反射,而声波的速度已知,所以只需要知道发射到接收的时间差,就能轻松计算出测量距离,再结合发射器和接收器的距离,就能算出障碍物的实际距离。

超声波测距相比红外测距,价格更加便宜,相应的感应速度和精度也逊色一些。同样,由于需要主动发射声波,所以对于太远的障碍物,精度也会随着声波的衰减而降低,此外,对于海绵等吸收声波的物体或者在大风干扰的情况下,超声波将无法工作。

us015超声波测距模块原理

(1)采用IO口TRIG触发测距,给至少10us的高电平信号;

(2)模块自动发送8个40khz的方波,自动检测是否有信号返回

(3)有信号返回,通过IO口ECHO输出一个高电平,高电平持续的时间就是超声波从发射到返回的时间。测试距离=(高电平时间*声速(340M/S))/2;

(4)本模块使用方法简单,一个控制口发一个10US以上的高电平,就可以在接收口等待高电平输出。

超声波的工作原理是什么

频率高于人的听觉上限(约为20000赫)的声波,称为超声波,或称为超声。

超声波在媒质中的反射、折射、衍射、散射等传播规律,与可听声波的规律并没有本质上的区别。但是超声波的波长很短,只有几厘米,甚至千分之几毫米。与可听声波比较,超声波具有许多奇异特性:传播特性——超声波的波长很短,通常的障碍物的尺寸要比超声波的波长大好多倍,因此超声波的衍射本领很差,它在均匀介质中能够定向直线传播,超声波的波长越短,这一特性就越显著。功率特性——当声音在空气中传播时,推动空气中的微粒往复振动而对微粒做功。声波功率就是表示声波做功快慢的物理量。在相同强度下,声波的频率越高,它所具有的功率就越大。由于超声波频率很高,所以超声波与一般声波相比,它的功率是很大的。空化作用——当超声波在液体中传播时,由于液体微粒的剧烈振动,会在液体内部产生小空洞。这些小空洞迅速胀大和闭合,会使液体微粒之间发生猛烈的撞击作用,从而产生几千到上万个大气压的压强。微粒间这种剧烈的相互作用,会使液体的温度骤然升高,起到了很好的搅拌作用,从而使两种不相溶的液体(如水和油)发生乳化,并且加速溶质的溶解,加速化学反应。这种由超声波作用在液体中所引起的各种效应称为超声波的空化作用。

我们知道正确的波的物理定义是:振动在物体中的传递形成波。这样波的形成必须有两个条件:一是振动源,二是传播介质。波的分类一般有如下几种:一是根据振动方向和传播方向来分类。当振动方向与传播方向垂直时,称为横波。当振动方向与传播方向一致时,称为纵波。二是根据频率分类,我们知道人耳敏感的听觉范围是20HZ-20000HZ,所以在这个范围之内的波叫做声波。低于这个范围的波叫做次声波,超过这个范围的波叫超声波。

波在物体里传播,主要有以下的参数:一是速度V,二是频率F,三是波长λ。三者之间的关系如下:V=F.λ。波在同一种物质中传播的速度是一定的,所以频率不同,波长也就不同。另外,还需要考虑的一点就是波在物体里传播始终都存在着衰减,传播的距离越远,能量衰减也就越厉害,这在超声波加工中也属于考虑范围。

超声波在塑料加工中的应用原理:

塑料加工中所用的超声波,现有的几种工作频率有15KHZ,18KHZ,20KHZ,40KHZ。其原理是利用纵波的波峰位传递振幅到塑料件的缝隙,在加压的情况下,使两个塑料件或其它件与塑料件接触部位的分子相互撞击产生融化,使接触位塑料熔合,达到加工目的。

超声波自动追频原理

自动追频超声波发生器工作原理:产生高于20KHZ的超音频电信号,经换能器转换成高音频机械振荡而传入到清洗液中。超声波在清洗液中疏密相间地向前辐射,使液体流动,并不停地产生数以万计的微小气泡。这些气泡是在超声波纵向传播的负压区形成及生长,而在正压区迅速闭合(熄灭)。

这种微小气泡的形成、生成迅速闭合称为空化现象。在空化现象中气泡闭合时形成超过1000个大气压的瞬时高压。连续不断产生的瞬时高压,象一连串小爆炸不断地轰击物体表面,使物体及缝隙中的污垢迅速剥落。这种空化侵蚀作用就是超声波清洗的基本原理。

对于超声波模组原理 proteus超声波传感器原理问题和相关问题就介绍到这里了,希望对你有用
